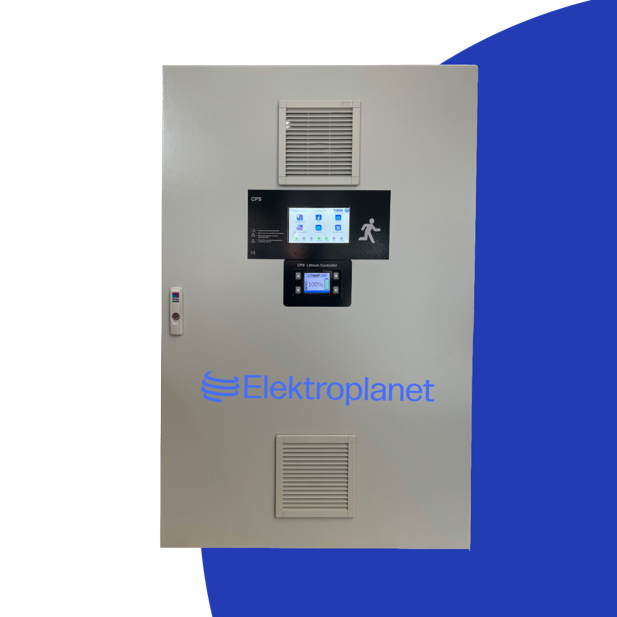

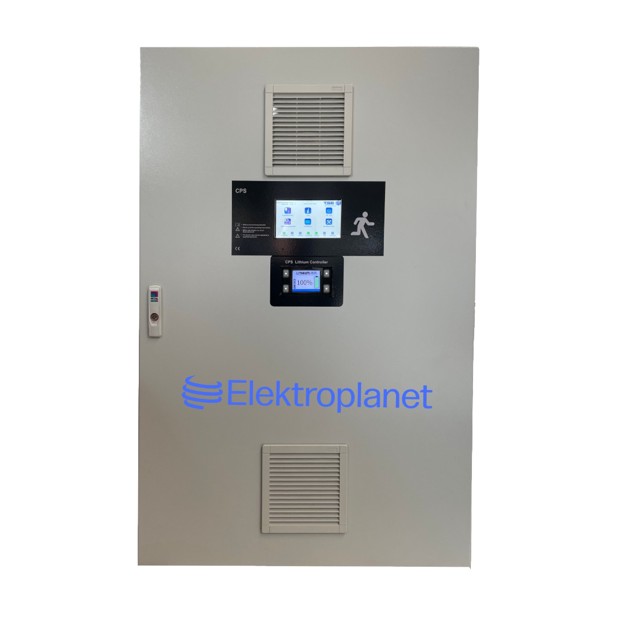

Zentralbatteriesystem (CPS ELP) zur Versorgung von Sicherheits- und Rettungszeichenleuchten 230V AC/DC, mit integrierter Überwachungselektronik in Dauer- und Bereitschaftsschaltung gem. VDE0108-100, DIN EN 50171 und DIN EN 50272.
Mikroprozessor Steuer- und Überwachungseinheit mit 7“Touch-Screen-Farbdisplay mit intuitiver Bedienung und Menüführung.
Schalten einzelner Leuchten, dynamisches Notlicht möglich.
Sämtliche Programmierungen und Texteingaben sind ohne zusätzliche Software oder Tastatur möglich
Anschluss von Unterverteilern in Einleitertechnik über Lasttrenner
Angabe von Gerätestandort / Gerätename zur einfachen Identifizierung z.B. bei Vernetzung mehrerer Anlagen
Passwortschutz in mehreren Ebenen
Intergriertes Prüfbuch
Intuitive Benutzerführung über 7 “ Zoll Full-Touchscreen-Farbdisplay
Einfache, menügeführte Inbetriebnahme
Vernetzung von bis zu 253 Anlagen mit zentraler Überwachung (über BUS-Tableau, IP-Tableau oder separate Software)
TCP/IP Schnittstelle und integrierter WEB Server
„Kino- Schaltung“ (manuelle BS Rückschaltung)
Notlichtblockierung (über externen Schalter oder über das Display)
Bis zu 100 ́000W Gesamtleistung (je nach Gerätetype, höhere Leistung auf Anfrage)
Varianten in hoher Schutzart IP54
Varianten mit E30-Gehäuse
Max. 72 Abgangskreise in einem Gehäuse, jedoch max. 256 Kreise mit US auf Klemmen für bis zu 20 Leuchten pro Kreis; programmierbar für Mischbetrieb, Einzelleuchten- oder Stromkreisüberwachung
8 frei programmierbare Schalteingänge (potentialfrei)
8 frei programmierbare Relaisausgänge
Temperaturgeführte Ladekennlinie
Ladeeinrichtung mit IU-Kennlinie mit separatem Ladecontroller und Ansteuerung von redundanten Lademodulen, mit hohem Wirkungsgrad
Schalten einzelner Leuchten oder Leuchtengruppen über Schalteingänge, dynamisches Notlicht möglich
Interner Netzwächter mit Leitungsüberwachung (wahlweise als 3-adriger Anschluss oder als Strom-schleifenüberwachung mit Widerstand)
Import/Export von Leuchtenzielorten über USB-Schnittstelle
Anschlussleistung: max. DC 3kW / AC 4,0kVA Geh. M1 30kVA Geh. M2 (bis 30kW möglich)
Abgangskreise: 24 Kreise M1 Geh. / 72 Kreise M2 Geh. mit US bis 256 Kreise möglich
Eingänge: 8 Stück, potentialfrei (mehr möglich) (frei programmierbar)
Relaisausgänge: 8 Stück Melderelais (mehr möglich) (frei programmierbar)
Schnittstellen: USB,TCP/IP (integriertes WEB-Modul)
UV-Abgänge: 5 Stk. über Lasttrenner (Einleiter-Technik) (mehr möglich, Anfrage)
Gehäuse: Stahlblechschrank, Kabeleinführung von oben
Türanschlag: rechts
Abmessungen (HxBxT): Geh. M1 : 800 x 600 x 270mm Geh. M2 : 1200 x 800 x 420mm
Schutzart: CPS ELP-M: IP 20 CPS ELP-M IP54: IP54
Lackierung: RAL 7035
