Zentralbatteriesystem (CPS ELP) zur Versorgung von Sicherheits- und Rettungszeichenleuchten 230V AC/DC, mit integrierter Überwachungselektronik in Dauer- und Bereitschaftsschaltung gem. VDE0108-100, DIN EN 50171 und DIN EN 50272.
Mikroprozessor Steuer- und Überwachungseinheit mit 7“Touch-Screen-Farbdisplay mit intuitiver Bedienung und Menüführung.
Schalten einzelner Leuchten, dynamisches Notlicht möglich.
Inklusive Lithium Batterie, BMS und Controller.
Sämtliche Programmierungen und Texteingaben sind ohne zusätzliche Software oder Tastatur möglich
Anschluss von Unterverteilern in Einleitertechnik über Lasttrenner
Angabe von Gerätestandort / Gerätename zur einfachen Identifizierung z.B. bei Vernetzung mehrerer Anlagen
Passwortschutz in mehreren Ebenen
Intergriertes Prüfbuch
Intuitive Benutzerführung über 7 “ Zoll Full-Touchscreen-Farbdisplay
Mit CPS Lithium Controller Display
Einfache, menügeführte Inbetriebnahme
Vernetzung von bis zu 253 Anlagen mit zentraler Überwachung (über BUS-Tableau, IP-Tableau oder separate Software)
TCP/IP Schnittstelle und integrierter WEB Server
„Kino- Schaltung“ (manuelle BS Rückschaltung)
Notlichtblockierung (über externen Schalter oder über das Display)
Varianten in hoher Schutzart IP54
Varianten mit E30-Gehäuse
Max. 72 Abgangskreise in einem Gehäuse, jedoch max. 256 Kreise mit US auf Klemmen für bis zu 20 Leuchten pro Kreis; programmierbar für Mischbetrieb, Einzelleuchten- oder Stromkreisüberwachung
8 frei programmierbare Schalteingänge (potentialfrei)
8 frei programmierbare Relaisausgänge
Temperaturgeführte Ladekennlinie
Ladeeinrichtung mit IU-Kennlinie mit separatem Ladecontroller und Ansteuerung von redundanten Lademodulen, mit hohem Wirkungsgrad
Leuchten-Suchfunktion und Menü zur Erkennung von Doppeladressierungen
Schalten einzelner Leuchten oder Leuchtengruppen über Schalteingänge, dynamisches Notlicht möglich
Interner Netzwächter mit Leitungsüberwachung (wahlweise als 3-adriger Anschluss oder als Strom-schleifen Überwachung mit Widerstand)
Import/Export von Leuchtenzielorten über USB-Schnittstelle
Anschlussleistung: 5,2kVA (grösser möglich, anfrage)
Abgangskreise: max. 72 Kreise, mit US bis 256 Kreise
Eingänge: 8 Stück, potentialfrei (frei programmierbar)
Relaisausgänge: 8 Stück Melderelais (frei programmierbar)
Schnittstellen: USB,TCP/IP (integriertes WEB-Modul)
UV-Abgänge: 6 Stück (Einleitertechnik) oder mehr

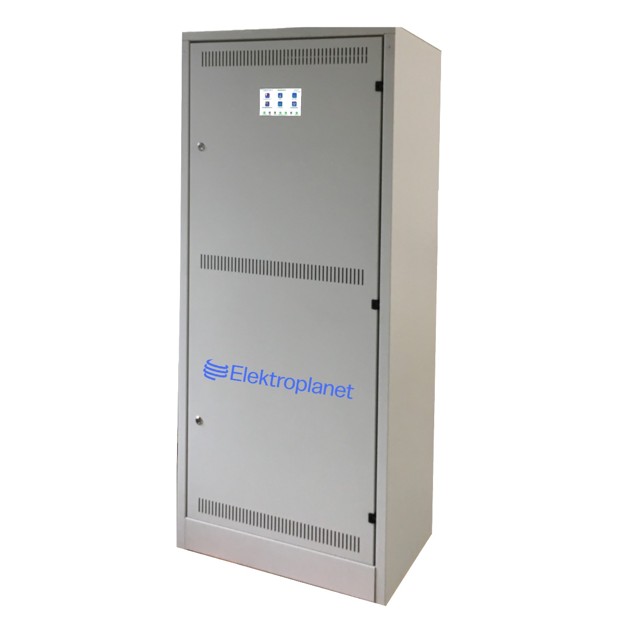

Gehäuse: Stahlblech IP20 Wand Kombischrank Kabeleinführung von oben inkl. Lithium LFP 105Ah Batterien
Türanschlag: rechts
Abmessungen (HxBxT): 1800 x 800 x 600 mm
Schutzart: IP 20
Lackierung: RAL 7035
Batterie + BMS inklusive: Lithium Iron Phosphate, 9 Stück 24V / 105Ah / Verschlossen und Auslaufsicher / Design Life 15 Jahre +
Umgebungstemperatur: 0°C bis + 50°C
