Zentralbatteriesystem (CPS ELP) zur Versorgung von Sicherheits- und Rettungszeichenleuchten 230V AC/DC, mit integrierter Überwachungselektronik in Dauer- und Bereitschaftsschaltung gem. VDE0108-100, DIN EN 50171 und DIN EN50272. Mikroprozessor Steuer- und Überwachungseinheit mit 7“ Touch-Screen-Farbdisplay mit intuitiver Bedienung und Menüführung.
Durch die Verwendung von Kombischränken (ELP-B auch zur Wandmontage) kann in den meisten Fällen auf einen zusätzlichen Batterieschrank oder ein Gestell verzichtet werden. Dadurch ist die Unterbringung in kleineren Räumen möglich. Optional sind geprüfte Brandschutzgehäuse in E30 erhältlich. Die Anbindung von Unterverteilern in verschiedenen Grössen (auch in E30) ermöglicht zudem, die ideale projektspezifische Lösung zu finden.
Sämtliche Programmierungen und Texteingaben sind ohne zusätzliche Software oder Tastatur möglich
Anschluss von Unterverteilern in Einleitertechnik über Lasttrenner
Angabe von Gerätestandort / Gerätename zur einfachen Identifizierung z.B. bei Vernetzung mehrerer Anlagen
Passwortschutz in mehreren Ebenen
Integriertes Prüfbuch
Intuitive Benutzerführung über 7“ Zoll Full-Touchscreen-Farbdisplay
Einfache, menügeführte Inbetriebnahme
Vernetzung von bis zu 253 Anlagen mit zentraler Überwachung (über BUS-Tableau, IP-Tableau oder separate Software)
TCP/IP Schnittstelle und integrierter WEB Server
„Kino- Schaltung“ (manuelle BS Rückschaltung) Notlichtblockierung (über externen Schalter oder über das Display)
Bis zu18 ́000W Gesamtleistung (je nach Gerätetype, höhere Leistung auf Anfrage)
Varianten in hoher Schutzart IP54
Varianten mit E30-Gehäuse
Max. 72 Abgangskreise in einem Gehäuse, jedoch max. 256 Kreise, mit US auf Klemmen für bis zu 20 Leuchten pro Kreis; programmierbar für Mischbetrieb, Einzelleuchten- oder Stromkreisüberwachung
8 frei programmierbare Schalteingänge (potenzialfrei)
8 frei programmierbare Relaisausgänge
Temperaturgeführte Ladekennlinie
Ladeeinrichtung mit IU-Kennlinie, mit separatem Ladecontroller und Ansteuerung von redundanten Lademodulen, mit hohem Wirkungsgrad
Schalten einzelner Leuchten oder Leuchtengruppen über Schalteingänge, dynamisches Notlicht möglich
Interner Netzwächter mit Leitungsüberwachung (wahlweise als 3-adriger Anschluss oder als Strom-schleifen Überwachung mit Widerstand)
Import/Export von Leuchtenzielorten über USB-Schnittstelle
Anschlussleistung: 18kVA (grösser möglich, anfrage)
Abgangskreise: 72Kreise, (mehr möglich, anfrage)
Eingänge: 8 Stück, potenzialfrei (mehr möglich) (frei programmierbar)
Relaisausgänge: 8 Stück Melderelais (mehr möglich) (frei programmierbar)
Schnittstellen: USB,TCP/IP (integriertes WEB-Modul)
UV-Abgänge: 6 Stk. über Lasttrenner (Einleitertechnik) (mehr möglich, anfrage)

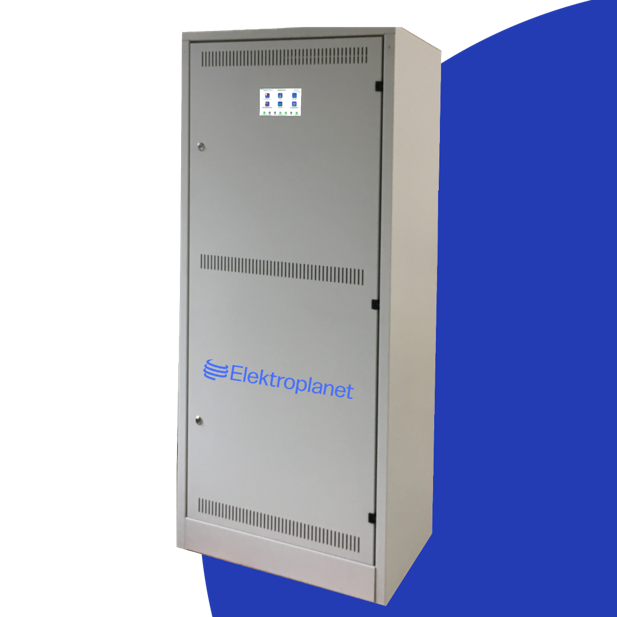

Gehäuse: Stahlblech Kombischrank Kabeleinführung von oben 3 Batteriefächer bis 110Ah Batterien (B 795 x T 562 x H300mm)
Türanschlag: rechts
Abmessungen (HxBxT): 1.800 x 800 x600 mm
Schutzart: IP 20
Lackierung: RAL 7035
