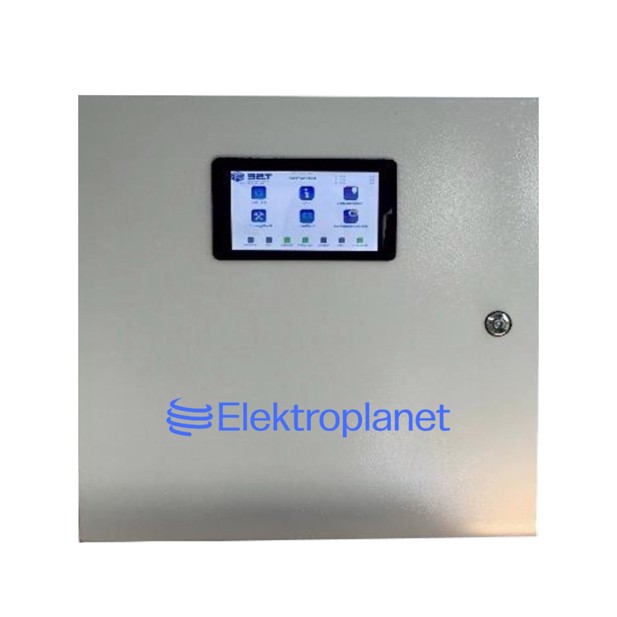

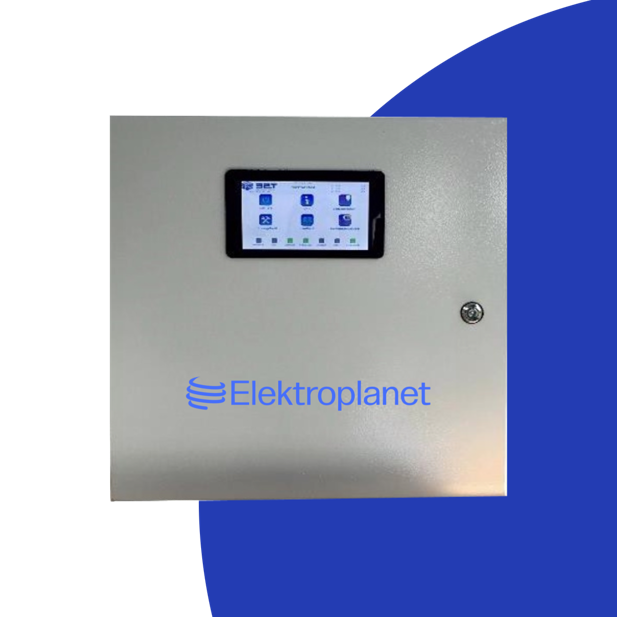

Zentralbatteriesystem (CPS) zur Versorgung von Sicherheits- und Rettungszeichenleuchten 230V AC/DC, mit integrierter Überwachungselektronik in Dauer- und Bereitschaftsschaltung gem. VDE0108-100, DIN EN 50171 und DIN EN50272. Mikroprozessor Steuer- und Überwachungseinheit mit 7“ Touchscreen-Farbdisplay mit intuitiver Bedienung und Menüführung. Bei einem Netzausfall wird über das Ersatznetz versorgt.
Melde- und Fernsteuerungstableaus zur Anzeige von Betriebsbereit, Batteriebetrieb und Störung sowie einem Schlüsselschalter.
IP –Tableau zur Vernetzung und Visualisierung von bis zu 253 CPS und LPS Geräten
IOe 230 und IOe 24 Eingangs-, Ausgangs-Baugruppe für den externen Anschluss an CPS-Anlagen über RS485-Bus
Busnetzwächter BNW Dreiphasen-Bus-Netzwächter zum Anschluss an CPS-Anlagen.
ELC Überwachungsmodul für Mischbetrieb und Einzelleuchtenüberwachung
7-Zoll-Touchscreen-Farbdisplay
Intuitive Bedienung und Menüführung über Touch-Display
Max. 128 Kreise mit je max. 3A (Sicherung 5AT)
20 Leuchten je Abgangskreis programmierbar für Mischbetrieb, Einzelleuchtenüberwachung oder Stromkreisüberwachung
8 Schalteingänge frei programmierbar (potenzialfrei)
Überwachung der Eingänge mittels Stromschleife ist programmierbar
8 frei programmierte Relaisausgänge
Tableau Anschluss 24VDC
Busanschluss für Unterverteiler oder externe Baugruppen
USB-Schnittstelle für Tastatur, Maus, Drucker oder USB-Speicher
TCP/IP Schnittstelle zur Vernetzung oder Visualisierung
Einfache Inbetriebnahme der Anlage über Menüführung
Schalten einzelner Leuchten oder Leuchtengruppen über Schalteingänge, dynamisches Notlicht möglich
Zuordnung aller Betriebsarten erfolgt ohne Eingriff in die Leuchteninstallation durch das Steuerteil
Automatische Prüfeinrichtung und integriertes Prüfbuch
Vernetzung mehrere Anlagen mit zentraler Überwachung
Bezeichnung aller Leuchten, Eingänge und Netzwächter im Klartext über einfache Software
Varianten, Zubehör, Datenblätter
Anschlussleistung: 18kVA (grösser möglich, Anfrage)
Abgangskreise: max.128 Kreise
Eingänge: 8 Stück, potenzialfrei (mehr möglich) (frei programmierbar)
Relaisausgänge: 8 Stück Melderelais (mehr möglich) (frei programmierbar)
Schnittstellen: USB,TCP/IP (integriertes WEB-Modul)
UV-Abgänge: max. 5 Stück über Lasttrenner (Einleitertechnik)
Gehäuse: Stahlblechschrank Kabeleinführung von oben RAL 7035 / IP54
Türanschlag: rechts
Abmessungen (HxBxT): 500 x 500 x 210mm (bis 24 Kreise) 760 x 600 x 210mm ( ab 28 Kreise)
Schutzart: IP 20
Lackierung: RAL 7035
